I. Het belang van de warmtebron
Verdampingscoating is een van de belangrijke technieken bij fysische dampdepositie (PVD). Het kernprincipe is om het coatingmateriaal te verwarmen om het te verdampen tot gasvormige atomen of moleculen, die zich vervolgens op het substraatoppervlak afzetten en een dunne film vormen. De warmtebron, als een belangrijk onderdeel dat energie levert, heeft rechtstreeks invloed op de verdampingssnelheid, filmkwaliteit (zoals uniformiteit, dichtheid en zuiverheid) en processtabiliteit.
II. Veelvoorkomende typen warmtebronnen en werkingskenmerken
Momenteel vallen de warmtebronnen die gewoonlijk worden gebruikt bij verdampingscoating hoofdzakelijk in vier categorieën: weerstandsverwarming, elektronenstraalverwarming, laserverwarming en inductieverwarming. Vanwege de verschillende verwarmingsmethoden vertonen deze warmtebronnen aanzienlijke verschillen in energiedichtheid, nauwkeurigheid van de temperatuurregeling en toepasselijke materialen.
1. Weerstandsverwarmingsbronnen
Weerstandsverwarming maakt gebruik van Joule-verwarming die wordt gegenereerd door stroom die door een verwarmingselement vloeit (zoals wolfraamdraad, molybdeenboot, tantaalplaat, enz.) om het coatingmateriaal indirect te verwarmen. Het heeft een eenvoudige structuur, lage kosten en is eenvoudig te bedienen, waardoor het geschikt is voor metalen met een laag-smeltpunt- (zoals aluminium, koper en zilver) en sommige samengestelde materialen. De energiedichtheid is echter laag, waardoor het moeilijk is om materialen met een hoog-smeltpunt- te verdampen, en het verwarmingselement kan chemisch reageren met het verdampingsmateriaal, wat kan leiden tot filmverontreiniging.
2. Verwarmingsbron met elektronenbundel
Bij het verwarmen met elektronenstralen wordt gebruik gemaakt van elektronen met hoge- snelheid om het oppervlak van het coatingmateriaal te bombarderen, waarbij kinetische energie wordt omgezet in thermische energie om verdamping te bewerkstelligen. Het beschikt over een extreem hoge energiedichtheid (tot 10⁴-10⁶ W/cm²), waardoor de verdamping van metalen met een hoog- smeltpunt (zoals wolfraam, molybdeen en titanium), keramiek en vuurvaste verbindingen mogelijk is. Omdat het materiaal rechtstreeks door de elektronenbundel wordt gebombardeerd, wordt vervuiling door verwarmingselementen vermeden, wat resulteert in een hoge filmzuiverheid. De apparatuurstructuur is echter complex, de kosten zijn hoog en er zijn strikte vacuümomstandigheden vereist.
3. Laserverwarmingsbron
Laserverwarming focust een laserstraal met hoog-vermogen op het oppervlak van het coatingmateriaal, waarbij gebruik wordt gemaakt van lichtabsorptie om een snelle lokale verwarming en verdamping te bewerkstelligen. Het biedt een hoge energiedichtheid, nauwkeurige en regelbare verwarmingsgebieden en een kleine, door warmte beïnvloede zone, waardoor het geschikt is voor de voorbereiding van dunne films op nanoschaal en het coaten van hittegevoelige substraten. Bovendien is laserverwarming -contactloos en niet-vervuilend, en kan verschillende materialen verdampen (inclusief composiet- en gradiëntmaterialen). Lasersystemen zijn echter duur, hebben een laag energieomzettingsrendement en zijn afhankelijk van de lichtabsorptie-eigenschappen van het materiaal.
4. Inductieverwarmingsbron
Inductieverwarming is gebaseerd op het principe van elektromagnetische inductie, waarbij wervelstromen worden gegenereerd in het geleidende coatingmateriaal om verwarming en verdamping te veroorzaken, of waarbij niet-geleidende materialen indirect worden verwarmd via een verwarmde smeltkroes. Het biedt een goede verwarmingsuniformiteit en een hoge nauwkeurigheid van de temperatuurregeling, waardoor het geschikt is voor continue coatingprocessen in massaproductie. Inductieverwarming is vrij van elektrodeverontreiniging en gemakkelijk te onderhouden, maar de energiedichtheid is relatief laag en wordt voornamelijk gebruikt voor de verdamping van materialen met een gemiddeld- tot- laag smeltpunt.
III. Belangrijke overwegingen bij de selectie van warmtebronnen
1. Kenmerken van coatingmateriaal
- Smeltpunt: Voor materialen met een laag smeltpunt (<1500℃), resistance heating is preferred; for high melting point materials (>2000 graden), moet elektronenstraal- of laserverwarming worden gebruikt.
- Chemische reactiviteit: Zeer reactieve materialen (zoals alkalimetalen en zeldzame aardelementen) moeten direct contact met weerstandsverwarmingselementen vermijden; elektronenbundel- of laserverwarming (niet-contactmethode) heeft de voorkeur.
- Zuiverheidsvereisten: Films met een hoge{0}}zuiverheid zijn vereist voor optische films met hoge-precisie en halfgeleiderfilms; Verwarming met elektronenstralen of laser wordt aanbevolen om vervuiling door het verwarmingselement te verminderen.
2. Vereisten voor filmkwaliteit
- Uniformiteit: voor substraatcoating met grote- oppervlakken is de uniformiteit van de warmtebron cruciaal; inductieverwarming en scanning-elektronenstraalverwarming bieden in dit opzicht voordelen.
- Dichtheid en hechting: Warmtebronnen met hoge{0}}energetische-dichtheid (elektronenbundel, laser) resulteren in een hogere kinetische energie van de verdampte deeltjes, wat leidt tot een hogere filmdichtheid en hechting tijdens de afzetting.
- Deposition Rate: Resistance heating offers a lower deposition rate (suitable for thin layers or slow deposition), while electron beams and lasers can achieve high-speed evaporation (>100 nm/s).
3. Proceseconomie
- Apparatuurkosten: Apparatuur voor weerstandsverwarming is het goedkoopste, terwijl laser- en elektronenstraalapparatuur duurder zijn; de keuze moet gebaseerd zijn op productieschaal en budget.
- Energieverbruik en efficiëntie: Inductieverwarming en weerstandsverwarming hebben een hogere energieconversie-efficiëntie (50%-70%), terwijl laserverwarming een lagere efficiëntie heeft (meestal <30%).
- Onderhoudskosten: weerstandsverwarmingselementen zijn onderhevig aan slijtage en moeten regelmatig worden vervangen; elektronenstraalpistolen en laserkoppen hebben hogere onderhoudskosten maar een langere levensduur.
Conclusie

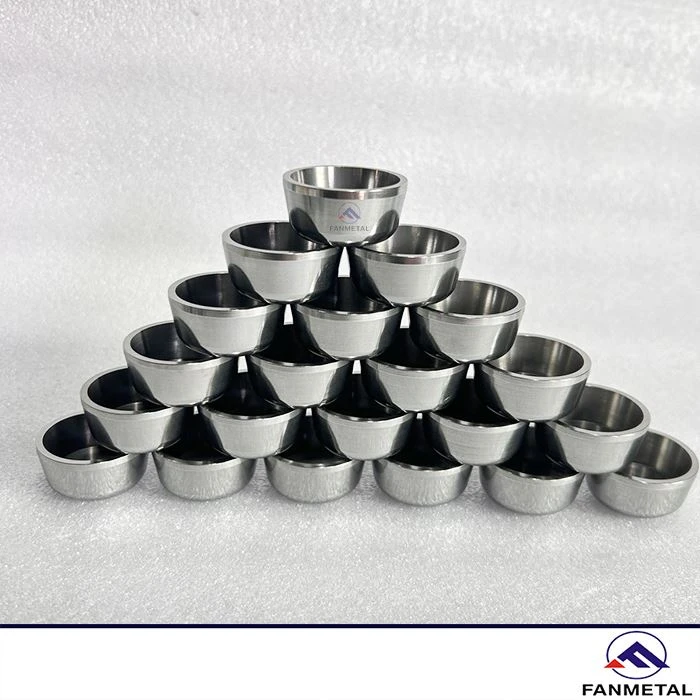

Gebruikelijke structuren voor verdampingsbronnen zijn onder meer spiraalspoelen (geschikt voor draadvormige materialen), boot-vormige bakken (geschikt voor poedervormige of klonterige materialen) en conische smeltkroezen (geschikt voor organische of corrosieve materialen). Hiervan worden wolfraamboten en molybdeenboten het meest gebruikt. Als gespecialiseerde leverancier van non-ferrometaalproducten levert FANMETAL niet alleen deze op maat gemaakte verdampingsbroncomponenten, maar beschikt ook over meer dan twee decennia aan expertise in de productie en export van edelmetaalproducten (zoals platina-iridiumdraad, elektroden of doelmaterialen). Als u vragen heeft over de details van dit product of over prijzen, aarzel dan niet om contact met ons op te nemen via admin@fanmetalloy.com. Wij kijken uit naar uw bericht.
